1. IDE  (Integrated Drive Electronics)  Conocido también como ATA (Advanced Technology Attachment) controla los dispositivos de almacenamiento masivo de datos, como los discos duros y añade además dispositivos como, las unidades CD-ROM.  El conector que usa el disco duro IDE para transmitir y recibir datos es de 40 pines que se conectan al interfaz IDE.
2.

3. SATA (Serial Advanced Technology Attachment)  Es una interfaz de transferencia de datos entre la placa base y algunos dispositivos de almacenamiento, como puede ser el disco duro, lectores y regrabadores de CD/DVD/BR, Unidades de Estado Sólido u otros dispositivos de altas prestaciones que están siendo todavía desarrollados. Serial ATA sustituye a la tradicional Parallel ATA o P- ATA. SATA proporciona mayores velocidades, mejor aprovechamiento cuando hay varias unidades, mayor longitud del cable de transmisión de datos y capacidad para conectar unidades al instante, es decir, insertar el dispositivo sin tener que apagar el ordenador o que sufra un cortocircuito como con los viejos Molex.
4.

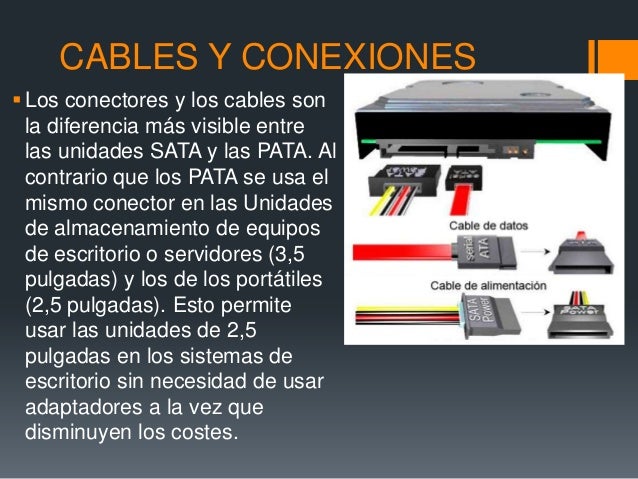

5.  CABLES Y CONEXIONES Los conectores y los cables son la diferencia más visible entre las unidades SATA y las PATA. Al contrario que los PATA se usa el mismo conector en las Unidades de almacenamiento de equipos de escritorio o servidores (3,5 pulgadas) y los de los portátiles (2,5 pulgadas). Esto permite usar las unidades de 2,5 pulgadas en los sistemas de escritorio sin necesidad de usar adaptadores a la vez que disminuyen los costes.
6. CONEXIONES Conexión de los dispositivos Cada interfaz o conector IDE soportan dos dispositivos y cada uno debe ser identificado. Se identifica como maestro (Master) y otro como esclavo (Slave) no puede haber dos maestros o dos esclavos sobre el mismo cable.
7.

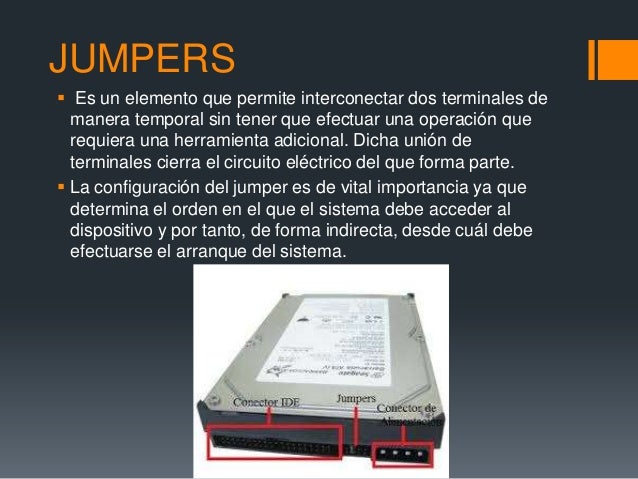

8. 5. JUMPERS  Es un elemento que permite interconectar dos terminales de manera temporal sin tener que efectuar una operación que requiera una herramienta adicional. Dicha unión de terminales cierra el circuito eléctrico del que forma parte.  La configuración del jumper es de vital importancia ya que determina el orden en el que el sistema debe acceder al dispositivo y por tanto, de forma indirecta, desde cuál debe efectuarse el arranque del sistema.
9.

10. CARACTERISTICAS Diseñado en: 2003 Sustituye a: Parallel ATA Conectable en caliente: Sí, con soporte de otros componentes del sistema. Externo: Sí, con eSATA. Y por USB, con case o caja externa. Cable: Cable plano Pines: 7
